针对于新能源发电特性和地域影响，开发出的高
强度复合电容型箱变专用套管其特点为：
① 采用绝缘材料和金属材料的线性膨胀系数基本一致，机械强度高。
② 采用特殊工艺避免绝缘材料和导体分离，根治了运行时渗漏油的情况。
③ 采用电容式分压结构，有效保证了产品在恶劣环境中较强的抗污闪能力和较高的
电气绝缘裕度。
④ 本产品是传统纯瓷套管和环氧树脂浇注式箱变套管的理想替代产品。

胶浸纸干式电容型套管（RIP）：胶浸纸干式电容型套管的主绝缘是胶浸纸电容芯子，按照电场设计要求，卷制皱纹纸并铺设铝箔电容屏形成串联电容分压结构的电容芯子，经过真空干燥后进行环氧树脂混合料的真空浸渍，浸渍后高温固化成型，并机加成目标尺寸。

采用高绝缘性能玻璃纤维浸渍超低粘度耐高温环氧树脂，微机自动控制缠绕设备按测地线交叉叠加制成电容芯子绝缘
层。连接法兰由高强度铝合金制成，与电容芯子胶装成一体。外绝缘由硅橡胶增爬伞裙或瓷绝缘子与法兰密封固定。中间
导体载流采用穿缆方式或导杆方式。
基于特种的力学铺层设计，具备优异的机械强度，能够应对复杂的运行环境。具备优异的抗冲击能力及地震耐受能力，
水平加速度0.76g，垂直加速度0.62g，远远超过9 级地震烈度0.4g 的要求。

1. 材料特性
玻璃钢（Glass Fiber Reinforced Plastic, GFRP）是一种复合材料，由玻璃纤维（增强材料）与树脂（基体材料，如环氧树脂、聚酯树脂等）复合而成。其特点包括：
• 高强度轻质：比强度高，重量仅为金属的1/4~1/5，便于安装。
• 耐腐蚀：抗酸碱、耐潮湿、耐老化，适合恶劣环境。
• 优异绝缘性能：高介电强度，可承受高压电场。
• 热稳定性：耐高温（通常可达120°C以上），热膨胀系数低。

2. 结构设计
高压玻璃钢套管通常采用多层复合结构：
• 内层：高纯度树脂与玻璃纤维缠绕，确保高绝缘性能。
• 中间层：增加机械强度的加强层（如轴向/环向纤维铺层）。
• 外层：抗紫外线、防污闪的防护涂层（如硅橡胶或氟碳涂层）。

3. 应用场景
• 高压变压器：用于110kV、220kV及以上电压等级的变压器，作为高低压侧引线的绝缘套管。
• GIS（气体绝缘开关设备）：在封闭式组合电器中提供导体引出绝缘。
• 换流站、变电站：直流或交流系统中的绝缘支撑。

变压器胶浸纸套管（RIP套管）是以环氧树脂浸渍绝缘纸为主绝缘的干式套管，具有无油化、防火防爆、机械强度高等特点。以下是其核心信息：
一、结构与材料
1. 主绝缘芯体
由皱纹绝缘纸卷绕在金属导管（如铝合金）上，经真空浸渍可固化环氧树脂形成固体绝缘结构。芯体内部嵌入铝箔电容屏以均匀电场分布。
◦ 关键工艺：卷纸→设置屏蔽层→真空浸渍树脂→高温固化→机械加工。

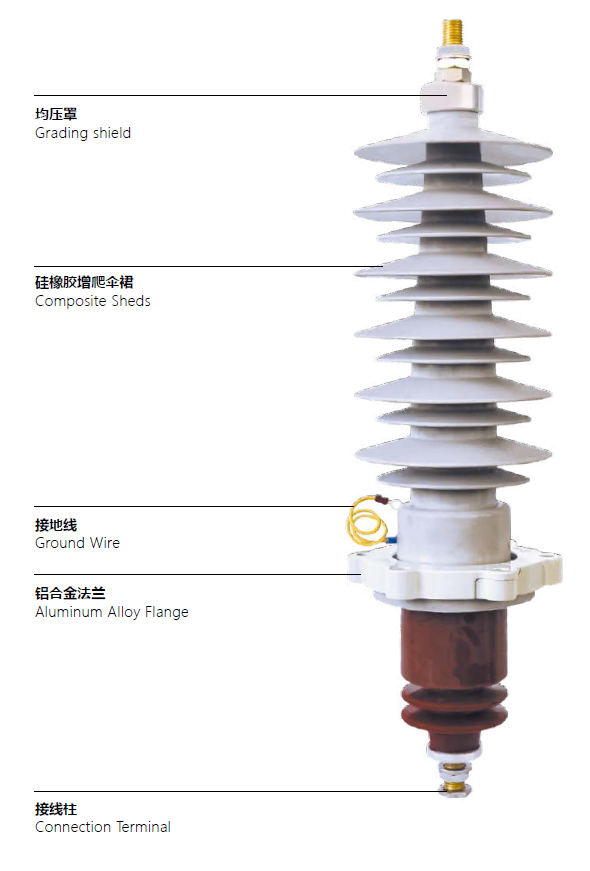

2. 外部结构
◦ 外绝缘：硅橡胶伞裙或电瓷增强爬电距离。
◦ 金属件：铝合金法兰、均压球、接线板等。
◦ 防护设计：部分型号增设缓冲弹簧、散热硅胶或防护外壳以应对运输撞击和温升。
二、技术优势
1. 安全性
◦ 无油防爆：相比传统油浸纸套管（OIP），彻底消除漏油和火灾风险。
◦ 机械强度：固化环氧树脂芯体抗弯强度高，支持任意角度安装（油浸套管仅限0°~30°）。
2. 性能表现
◦ 电气性能：介电强度达1500kV/5min工频耐压，雷电冲击耐受2550kV。
◦ 耐候性：通过-40℃~+80℃极端环境测试，适应高污秽、潮湿等复杂气候。
